Grupos de C.R.P

 Clase del 26 de febrero



CORRIENTE ALTERNA Y CORRIENTE CONTINUA





_________________________________________________________________



Clase del 02 de febrero



Circuito serie, paralelo, mixto. ley de ohm:



Circuito Serie:









Circuito paralelo:







Circuito Mixto:











Ley de Ohm:













_____________________________________________________

Clase 09 de febrero



Que es el VOLTAJE, la CORRIENTE ELÉCTRICA y la RESISTENCIA

  Simbologia eléctrica- electrónica:

VOLTAJE, la CORRIENTE ELÉCTRICA y la RESISTENCIA







 Simbología eléctrica y electrónica:

Los símbolos electrónicos son indispensables para la creación y el diseño de circuitos electrónicos, realizando la función de representar los diferentes componentes de forma clara y esquemática. Se pueden reflejar los componentes electrónicos que darán lugar al producto final, así como el circuito físico junto con sus interconexiones eléctricas, en lo que se denomina plano o esquema electrónico.

El conocimiento de la simbología es esencial para iniciar cualquier proyecto, ya que hemos de tener en cuenta que un mismo componente electrónico puede encontrarse reflejado en símbolos dispares. Además, los símbolos utilizados pueden diferir en pequeños detalles apenas perceptibles que implican una variación en un componente o en distintos elementos dentro de una misma familia.

Simbología eléctrica.







Simbología electrónica.





_______________________________________________________

Clase 16 de febrero

 Resistencia electrica y codigo de colores

 Electromagnetismo

Qué es Electromagnetismo:

El electromagnetismo es el estudio de las cargas y la interacción entre electricidad y magnetismo. La electricidad y el magnetismo son aspectos de un único fenómeno físico estrechamente ligados por el movimiento y atracción de las cargas en la materia.

La rama de la física que estudia la interacción entre los fenómenos eléctricos y magnéticos también se conoce como electromagnetismo.

La palabra "electricidad" fue propuesta por el inglés William Gilbert (1544-1603) a partir del griego elektron (especie de ámbar que atrae objetos cuando se frota con varias sustancias). Por otro lado, "magnetismo" probablemente surgió de una región turca con yacimientos de magnetita imantada (Magnesia), donde habitaba una antigua tribu griega conocida como los Magnetes.

Sin embargo, fue hasta 1820 que Hans Christian Oersted (1777-1851) consigue demostrar el efecto de una corriente eléctrica sobre el comportamiento de una brújula, naciendo así el estudio del electromagnetismo.

Conceptos básicos de electromagnetismo

Los imanes y la electricidad han sido objeto de fascinación de la humanidad desde siempre. Su abordaje inicial tomó cursos diferentes que llegaron a un punto de encuentro a finales del siglo XIX. Para poder entender de que va el electromagnetismo, repasemos algunos conceptos básicos.

Carga eléctrica

La carga eléctrica es una propiedad fundamental de las partículas que constituyen la materia. La base de todas las cargas eléctricas reside en la estructura atómica. El átomo concentra en el núcleo protones positivos, y rodeando al núcleo se mueven electrones negativos. Cuando el número de electrones y protones es igual, tenemos un átomo con carga neutra. Cuando el átomo gana un electrón queda con una carga negativa (anión), y cuando pierde un electrón queda con carga positiva (catión).

Campo eléctrico y campo magnético

Un campo eléctrico es un campo de fuerza que rodea a una carga o partícula cargada. Esto es, una partícula cargada afecta o ejerce una fuerza sobre otra partícula cargada que se encuentre en las inmediaciones. El campo eléctrico es una cantidad vectorial representada por la letra E cuyas unidades son voltio por metro (V/m) o newton por coulomb (N/C).

Por otro lado, el campo magnético se produce cuando hay un flujo o movimiento de cargas (una corriente eléctrica). Podemos decir entonces que es la región en donde actúan las fuerzas magnéticas. Así, un campo eléctrico rodea cualquier partícula cargada, y el movimiento de la partícula cargada crea un campo magnético.

Cada electrón en movimiento produce un diminuto campo magnético en el átomo. Para la mayoría de los materiales, los electrones se mueven en diferentes direcciones por lo que los campos magnéticos se anulan. En algunos elementos, como el hierro, el níquel y el cobalto, los electrones se mueven en una dirección preferencial, produciendo un campo magnético neto. Los materiales de este tipo son llamados ferromagnéticos.

Imanes y electroimanes

Un imán es el resultado de la alineación permanente de los campos magnéticos de los átomos en una pieza de hierro. En un pedazo ordinario de hierro (u otro material ferromagnético) los campos magnéticos están orientados al azar, por lo que no actúa como un magneto. La característica clave de los imanes es que poseen dos polos: norte y sur.

Un electroimán consiste de una pieza de hierro dentro de una bobina de alambre a través de la cual se puede hacer pasar una corriente. Cuando la corriente está encendida, los campos magnéticos de cada átomo que forman la pieza de hierro se alinean con el campo magnético producido por la corriente en la bobina de alambre, aumentando la fuerza magnética.

Significado de Electromagnetismo

Qué es Electromagnetismo:

El electromagnetismo es el estudio de las cargas y la interacción entre electricidad y magnetismo. La electricidad y el magnetismo son aspectos de un único fenómeno físico estrechamente ligados por el movimiento y atracción de las cargas en la materia.

La rama de la física que estudia la interacción entre los fenómenos eléctricos y magnéticos también se conoce como electromagnetismo.

La palabra "electricidad" fue propuesta por el inglés William Gilbert (1544-1603) a partir del griego elektron (especie de ámbar que atrae objetos cuando se frota con varias sustancias). Por otro lado, "magnetismo" probablemente surgió de una región turca con yacimientos de magnetita imantada (Magnesia), donde habitaba una antigua tribu griega conocida como los Magnetes.

Sin embargo, fue hasta 1820 que Hans Christian Oersted (1777-1851) consigue demostrar el efecto de una corriente eléctrica sobre el comportamiento de una brújula, naciendo así el estudio del electromagnetismo.

Conceptos básicos de electromagnetismo

Los imanes y la electricidad han sido objeto de fascinación de la humanidad desde siempre. Su abordaje inicial tomó cursos diferentes que llegaron a un punto de encuentro a finales del siglo XIX. Para poder entender de que va el electromagnetismo, repasemos algunos conceptos básicos.

Carga eléctrica

La carga eléctrica es una propiedad fundamental de las partículas que constituyen la materia. La base de todas las cargas eléctricas reside en la estructura atómica. El átomo concentra en el núcleo protones positivos, y rodeando al núcleo se mueven electrones negativos. Cuando el número de electrones y protones es igual, tenemos un átomo con carga neutra. Cuando el átomo gana un electrón queda con una carga negativa (anión), y cuando pierde un electrón queda con carga positiva (catión).

Entonces se considera la carga del electrón como la unidad básica o quanta de la carga eléctrica. Esta es equivalente a 1,60 x 10 ^-19 coulomb (C), que es la unidad de medida de las cargas, en honor al físico francés Charles Augustin de Coulomb.

Campo eléctrico y campo magnético

Un campo eléctrico es un campo de fuerza que rodea a una carga o partícula cargada. Esto es, una partícula cargada afecta o ejerce una fuerza sobre otra partícula cargada que se encuentre en las inmediaciones. El campo eléctrico es una cantidad vectorial representada por la letra E cuyas unidades son voltio por metro (V/m) o newton por coulomb (N/C).

Por otro lado, el campo magnético se produce cuando hay un flujo o movimiento de cargas (una corriente eléctrica). Podemos decir entonces que es la región en donde actúan las fuerzas magnéticas. Así, un campo eléctrico rodea cualquier partícula cargada, y el movimiento de la partícula cargada crea un campo magnético.

Cada electrón en movimiento produce un diminuto campo magnético en el átomo. Para la mayoría de los materiales, los electrones se mueven en diferentes direcciones por lo que los campos magnéticos se anulan. En algunos elementos, como el hierro, el níquel y el cobalto, los electrones se mueven en una dirección preferencial, produciendo un campo magnético neto. Los materiales de este tipo son llamados ferromagnéticos.

Imanes y electroimanes

Un imán es el resultado de la alineación permanente de los campos magnéticos de los átomos en una pieza de hierro. En un pedazo ordinario de hierro (u otro material ferromagnético) los campos magnéticos están orientados al azar, por lo que no actúa como un magneto. La característica clave de los imanes es que poseen dos polos: norte y sur.

Un electroimán consiste de una pieza de hierro dentro de una bobina de alambre a través de la cual se puede hacer pasar una corriente. Cuando la corriente está encendida, los campos magnéticos de cada átomo que forman la pieza de hierro se alinean con el campo magnético producido por la corriente en la bobina de alambre, aumentando la fuerza magnética.

Inducción electromagnética

La Inducción electromagnética, descubierta por Joseph Henry (1797-1878) y Michael Faraday (1791-1867), es la producción de electricidad por medio de un campo magnético en movimiento. Al hacer pasar un campo magnético por una bobina de alambre u otro material conductor, se provoca un flujo de carga o corriente cuando el circuito está cerrado.

La inducción electromagnética es la base de los generadores y prácticamente de toda la potencia eléctrica producida en el mundo.

Aplicaciones del electromagnetismo

El electromagnetismo es la base del funcionamiento de los dispositivos eléctricos y electrónicos que usamos diariamente.

Micrófonos

Los micrófonos poseen una fina membrana que vibra como respuesta a un sonido. Unida a la membrana se encuentra una bobina de alambre que forma parte de un imán y que se mueve junto a la membrana. El movimiento de la bobina a través del campo magnético convierte las ondas sonoras en corriente eléctrica que se transfiere a un altavoz y se amplifica.

Generadores

Los generadores usan energía mecánica para producir energía eléctrica. La energía mecánica puede provenir del vapor de agua, creado por la combustión de combustibles fósiles, o de la caída de agua en las plantas hidroeléctricas.

Motor eléctrico

Un motor usa energía eléctrica para producir energía mecánica. Los motores de inducción usan corriente alterna para convertir la energía eléctrica en energía mecánica. Estos son los motores usados típicamente en los aparatos domésticos, como ventiladores, secadores, lavadoras y licuadoras.

Un motor de inducción consiste de una parte giratoria (rotor) y una parte estacionaria (estátor). El rotor es un cilindro de hierro con unas ranuras a lo largo a las cuales se fijan unas aletas o barras de cobre. El rotor está encerrado en un contenedor de bobinas o espiras de alambre conductor a través del cual se hace pasar corriente alterna, convirtiéndose en electroimanes.

El paso de la corriente alterna a través de las bobinas produce un campo magnético que a su vez induce una corriente y un campo magnético en el rotor. La interacción de los campos magnéticos en el estátor y el rotor provoca una torsión en el rotor permitiendo que se pueda realizar un trabajo.

Maglev: trenes que levitan

Los trenes levitados magnéticamente emplean el electromagnetismo para levantarse, guiarse y propulsarse por una vía especial. Japón y Alemania son pioneros en el uso de estos trenes como medio de transporte. Existen dos tecnologías: la suspensión electromagnética y la suspensión electrodinámica.

La suspensión electromagnética se basa en las fuerzas de atracción entre potentes electroimanes en la base del tren y de la vía ferromagnética. La fuerza magnética se ajusta para que el tren se mantenga suspendido sobre la vía, mientras que es impulsado por un campo magnético que viaja hacia adelante por interacción de magnetos laterales en el tren.

La suspensión electrodinámica se basa en la fuerza repulsiva entre magnetos en el tren y un campo magnético inducido en la vía férrea. Este tipo de trenes necesita ruedas para poder alcanzar una velocidad crítica, similar a los aviones cuando van a despegar.

Diagnósticos médicos

La imagen por resonancia magnética es una de las tecnologías de mayor impacto en la medicina moderna. Se fundamenta en el efecto de fuertes campos magnéticos sobre los núcleos de hidrógeno del agua del cuerpo.





 Resistencia electrica y codigo de colores:

Código de Colores de Resistencias Eléctricas

Existen diferentes tipos de resistores disponibles que se pueden usar en circuitos eléctricos y electrónicos para controlar el flujo de corriente o para producir una caída de voltaje. Pero para hacer esto, el resistor real debe tener algún tipo de valor «resistivo» o «resistencia». Los resistores están disponibles en un rango de diferentes valores de resistencia, desde fracciones de ohmios (Ω) hasta millones de ohmios.

El código de color del resistor se utiliza para indicar el valor de la resistencia. Los estándares para los registros de codificación de colores se definen en las normas internacionales IEC 60062. Esta norma describe la codificación de colores para resistores con terminales axiales y el código numérico para resistores SMD.

Hay varias bandas para especificar el valor de la resistencia. Incluso especifican tolerancia, confiabilidad y tasa de fallas. El número de bandas varía de tres a seis. En el caso del código de 3 bandas, las dos primeras indican el valor de la resistencia y la tercera banda actúa como multiplicador.

Tabla de Colores de Resistencia Eléctrica

La tabla de codificación de colores completa se muestra a continuación:





Código de Colores de Resistencia de Tres Bandas

• El código de color de tres bandas se usa muy raramente.
• La primera banda de la izquierda indica la primera cifra significativa de la resistencia.
• La segunda banda indica el segundo número significativo.
• La tercera banda indica el multiplicador.
• La tolerancia para resistores de tres bandas es generalmente del 20%.

La tabla de códigos de colores correspondiente a resistores de tres bandas se muestra a continuación:





Por ejemplo, si los colores de la resistor están en el orden de amarillo, violeta y rojo desde la izquierda, entonces la resistencia se puede calcular como:

47 × 102 ± 20% esto es igual a 4.7 KΩ ± 20%

Esto significa que el valor de resistencia se encuentra en la región de 3760Ω a 5640Ω.

Código de Colores de Resistencia de Cuatro Bandas

• El código de color de cuatro bandas es la representación más común en resistores.
• Las dos primeras bandas de la izquierda se utilizan para indicar el primer y segundo dígitos significativos de resistencia.
• La tercera banda se usa para indicar el multiplicador.
• La cuarta banda se usa para indicar tolerancia.
• Existe una brecha significativa entre la tercera y la cuarta banda. Esta brecha ayuda a resolver la dirección de lectura.

La tabla de códigos de colores para resistores de cuatro bandas se muestra a continuación:





Por ejemplo, si los colores de un resistor de seis bandas están en el orden naranja, verde, blanco, azul, dorado y negro, la resistencia se calcula como:

359 × 106 ± 5% 100ppm/K = 359MΩ ± 5% 100ppm/K

Códigos de Tolerancia para Resistores

El código de letras para la tolerancia se muestra a continuación.

• B = 0.1%
• C = 0.25%
• D = 0.5%
• F = 1%
• G = 2%
• J = 5%
• K = 10%
• M = 20%

K y M no deben confundirse con kilo y mega ohmios.

Código de Resistor SMD

Hay tres tipos de sistemas de codificación que se utilizan para marcar resistores SMD. Ellos son:

• Codificación de tres dígitos
• Codificación de cuatro dígitos
• Codificación E96

Código de Tres Dígitos

En la codificación de tres dígitos, los dos primeros números indican el valor significativo de la resistencia y el tercer número indica el multiplicador como 10 en caso de que el dígito sea 1, 100 en caso de que el dígito sea 2 o 1000 en caso de que el dígito sea 3 y así sucesivamente.

A continuación se muestra un resistor SMD de código de tres dígitos:

Algunos ejemplos de códigos de tres dígitos son:

450 = 45 * 100 = 45 Ω

221 = 22 * 101 = 220 Ω

105 = 10 * 105 = 1 MΩ

Si la resistencia es inferior a 10 Ω, se utiliza la letra R para indicar la posición del punto decimal. Por ejemplo:

3R3 = 3.3Ω

47R = 47 Ω

Código de Cuatro Dígitos

Para resistores de mayor precisión, se marca un código de cuatro dígitos en ellas. El cálculo es similar al código de tres dígitos. Los primeros tres números indican el valor significativo de la resistencia y el cuarto número indica el multiplicador.

A continuación se muestra un resistor SMD de código de cuatro dígitos:

Algunos ejemplos de este sistema son:

4700 = 470 * 100 = 470 Ω

1001 = 100 * 101 = 1 KΩ

7992 = 799 * 102 = 79.9 KΩ

Para resistores de menos de 100 Ω, R se usa para indicar la posición del punto decimal. Por ejemplo:

15R0 = 15.0 Ω

Serie E

La Asociación de Industrias Electrónicas (EIA) especificó un sistema de valor preferido estándar para resistores y se denomina serie E. IEC 60063 es un estándar internacional que define la serie de números preferida en resistores (y también para capacitores, inductores y diodos Zener). La codificación se basa en los valores de tolerancia y las diferentes series E disponibles son:

• E3 50% de tolerancia
• E6 20% de tolerancia
• E12 10% de tolerancia
• E24 5% de tolerancia
• E48 2% de tolerancia
• E96 1% de tolerancia
• E192 0.5, 0.25, 0.1% y tolerancias superiores

La codificación E3 ya no se utiliza y la codificación E6 se utiliza muy raramente.

El sistema de codificación E96 se utiliza para resistores de alta precisión con una tolerancia del 1%.

Hay un sistema de codificación separado en el sistema de marcado EIA E96. Este sistema utiliza tres cifras para marcar. Los dos primeros son números que indican los tres dígitos significativos del valor de resistencia. La tercera cifra es una letra que se usa para indicar el multiplicador.

Las marcas EIA E96 en un resistor SMD son:

El esquema de código EIA 96 para multiplicadores se muestra a continuación

CODIGO	MULTIPLICADOR
Z	0.001
Y o R	0.01
X o S	0.1
A	1
B o H	10
C	100
D	1000
E	10000
F	100000

El esquema de código EIA 96 para valores significativos de resistencia se muestra a continuación:

Algunos ejemplos de sistema de codificación EIA 96 son:

92Z = 887 × 0.001 = 0.887 Ω

38C = 243 × 100 = 24.3 KΩ





Electrónica #1 Resistencias Capacitores Inductores y Diodos!



 _______________________________________________________

 Clase  del 23 de febrero

DIODOS Y CÚALES  SON  SUS TIPOS

¿Qué es y para qué sirve un diodo?

Un diodo es un dispositivo semiconductor que actúa esencialmente como un interruptor unidireccional para la corriente. Permite que la corriente fluya en una dirección, pero no en la opuesta. Los diodos también se conocen como rectificadores porque cambian corriente alterna (CA) a corriente continua (CC) pulsante.

Tipos de diodos, características técnicas y funcionamiento

¿Qué son los diodos?

El diodo es un semiconductor cuya principal función es dejar pasar la corriente solo en una dirección, es decir, en un solo sentido y bloquear la corriente en el otro sentido. De esta manera, el diodo se encuentra formado químicamente por una unión llamada PN y, generalmente, estos son fabricados con metal compuesto de Silicio.

Se usa el Silicio con el objetivo de hacerlo un elemento activo, lo cual, para lograr eso, deberá doparse. Es decir, se añadirán impurezas a los materiales de fabricación del diodo y es aquí donde ocurre la unión tipo PN.

En un material tipo P encontramos escasez de electrones. También estará presente un material tipo N que tiene un exceso de ellos. Teniendo en cuenta que esos elementos tienen faltantes, ambos se unen para generar un comportamiento eléctronico.

Los diodos se clasifican en las siguientes categorías

• Detector o de baja señal

• Rectificador

• Zener

• Varactor

• Emisor de luz

• Láser

• Estabilizador

• Túnel

• Pin

• Backward

• Schottky

• Fotodiodos.



¿Cómo distinguir un diodo gráficamente?

En general, el diodo se representa de la siguiente manera:

De lado izquierdo se encuentra la entrada positiva llamado ánodo y de lado derecho se encuentra la salida negativa llamada cátodo, obsérvalo en la siguiente imagen.





Tipos de diodos, características y su símbolos

Ahora que ya conoces la definición, te contaremos sobre las características de los diferentes tipos de diodos que existen en el mercado.



1. Diodo Rectificador



Este tipo de diodo es prácticamente el diodo normal, con las características antes mencionadas, el cual tiene una unión tipo PN y que funciona como válvula de corriente.

Es un diodo convencional que se le llama rectificador debido a que se utiliza en aplicaciones de circuitos rectificadores, en los cuales convierte corriente alterna (AC) a corriente continua (CC).

Estos diodos tienen tres técnicas químicas de fabricación las cuales son la aleación, difusión y crecimiento epitaxial. El voltaje para este tipo de diodos de Silicio es de 0.7 volts aproximadamente, y para los diodos de Germanio es de 0.3 volts.



2. Diodo Zener



El diodo Zener tiene una zona de conducción igual a la de los diodos rectificadores. Su diferencia radica en el momento en el que son polarizados inversamente. En este caso, este tipo de diodo no conduce corriente cuando el voltaje de este es menor al que nos proporciona.

Sin embargo, en cuanto se alcance el voltaje que necesita el diodo Zener, que aproximadamente se encuentra entre 3.3V, 5.1V y 12V; la corriente va a fluir en sentido inversamente polarizado, es decir, de cátodo a ánodo.

Las aplicaciones que se encuentran comúnmente con este tipo de diodo son los reguladores de voltaje, recortadores de pico de voltajes o desplazadores.





3. Diodo Túnel o Esaki



Este diodo también es conocido como el diodo Esaki. Este tipo de diodo tiene como principal característica un efecto de túnel en la unión PN. Esta es una región de resistencia negativa en la dirección polarizada de manera directa.

El diodo túnel tiene un dopaje de Silicio o Germanio 1000 veces mayor, y por lo tanto, cuando el voltaje aumente, la corriente va a disminuir. Así que ten presente esto cuando lo estés trabajando, ya que podría verse modificado algún factor.

Las aplicaciones que encontramos para un diodo túnel pueden ser como: amplificador, oscilador o un flip-flop.

Este tipo de diodo, de baja potencia, es común verlo en aplicaciones de microondas debido a que su voltaje de operación se encuentra entre 1.8 y 3.8 volts.



4. Diodo Schottky



El diodo Schottky tiene una gran diferencia en su unión.

La unión de este tipo de diodo es una Metal-N, es decir que pasa de un metal a un semiconductor. Que al ser polarizado en dirección directa, su caída de voltaje se encuentra entre 2.0 a 0.5 volts, lo cual es perfecto para aplicaciones de circuitos de alta velocidad que requieren agilidad de conmutación y poca caída de voltaje; tal como puedes observar en las computadoras.



5. Diodo Vericap







La principal característica de este diodo es que es utilizado para proporcionar capacitancia variable. Esto dependerá de la aplicación inversa y polarización en corriente continua.

Las aplicaciones que se le han dado a este tipo de diodo ha sido para sustituir sistemas mecánicos en los circuitos electrónicos donde hay emisión y recepción con capacitador variable, un ejemplo de ello, puede ser la televisión y la transmisión FM de radio.

6. Fotodiodo



El fotodiodo presenta una característica muy particular, la cual es que este diodo es muy sensible a la luz.

Es por ello que la manera correcta de utilizarlo es conectarlo de manera inversa, esto permitirá el flujo de corriente en este mismo sentido, ya que al incidir la luz en el diodo, este aumentará la intensidad de corriente.

Las aplicaciones que obtenemos de este tipo de diodo son similares a la de un LDR o un fototransistor, ya que va a responder a los cambios de oscuridad a luz muy rápidamente.

De aquí podremos encontrar también dos tipos de fotodiodos: PIN y avalancha.



7. Diodo LED

El famoso diodo emisor de luz, es un diodo muy popular en el mercado.

Este diodo emite fotones a partir de muy baja intensidad de corriente y existen de diferentes colores, lo cual dependerá del material con el que fueron construidos.

Su funcionamiento es básicamente que, al ser polarizado directamente, fluirá una intensidad de corriente y al aumentar la tensión el diodo, comenzará a emitir fotones.

Un diodo LED tiene una caída de voltaje entre 1.5 a 2.5 volts y una intensidad de corriente entre 20 y 40 mA. Por lo tanto, si se exceden estos valores el diodo no funcionará. De igual forma, si tampoco alcanza el voltaje, o la corriente mínima requerida este no encenderá.

Dentro de sus varias aplicaciones se encuentra la iluminación de circuitos de encendido y apagado, de contadores e iluminación en general.



____________________________________________



Clase 02 de marzo

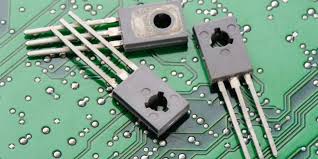

TRANSISTORES





¿Qué es un transistor y para qué sirve?

Un transistor, también conocido como un BJT (Transistor de Unión Bipolar), es un dispositivo semiconductor impulsado por corriente, que puede ser utilizado para controlar el flujo de corriente eléctrica en la que una pequeña cantidad de corriente en el conductor base controla una mayor cantidad de corriente entre el.



¿Qué es un transistor y sus partes?

Todo transistor se compone de tres elementos: base, colector y emisor. Los transistores operan sobre un flujo de corriente, operando como amplificadores (recibiendo una señal débil y generando una fuerte) o como interruptores (recibiendo una señal y cortándole el paso) de la misma.



Uso del transistor - ¿Cómo funciona?



Los transistores en si son como un tipo de interruptor si se podría decir o mas bien un regulador, te daremos un pequeño ejemplo en el cual podrás apreciar de manera super sencilla su función.

Para representar esto piensa en una llave de agua, una es la entrada del agua (colector en el transistor), la otra boquilla es la salida (emisor en un transistor) y la llave (base del transistor), con eso puedes entender que el transistor es como una llave y que al abrir la llave puedes controlar la cantidad de corriente de manera sencilla.

---

 El transistor - Sus variaciones

Entre la variedad de transistores que existen en la actualidad hay unos muy conocidos y que son usados comúnmente en la sociedad electrónica, te hablamos de los Transistores Bipolares PNP y NPN de los cuales te definiremos brevemente en que se diferencian uno del otro y su variedad de uso.

Transistor PNP: Estos transistores funcionan a base de partículas positivas para transportar la corriente.

Transistor NPN: Estos transistores funcionan a base de partículas negativas para transportar la corriente.







Transistor Explicado - Cómo Funcionan los Transistores



Cómo Funciona un Transistor



9 Tipos de Transistores y Como Funcionan







Como probar sin un transistor está operativo y como saber si es NPN o PNP.

 Actividad:

en hojas para entregar solo portada y desarrollo:

- ¿que son los diodos, cuantos tipos de diodos hay y para que sirven dibuja su simbología de cada uno de ellos.

- en electrónica que es un material dopado en un semiconductor

- ¿para que sirve un transistor

- porque los transistores son excelentes interruptores

- ¿como funciona un transistor.
